技术参数
| 型号 |

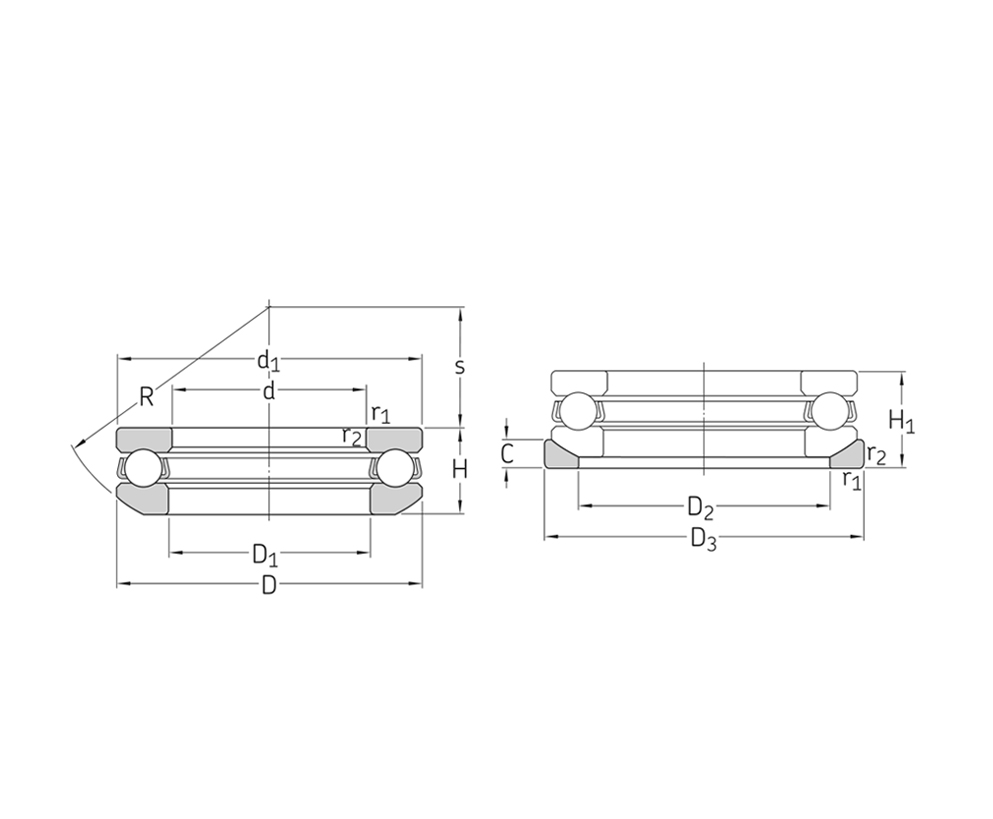

| 主要尺寸及数据 | ||
| d | 85 mm | 内径 |
| D | 125 mm | 外径 |
| H1 | 37 mm | 包含座垫圈的轴承高度 |
| d1 ≈ | 125 mm | 轴圈外径 |
| D1 ≈ | 88 mm | 座圈内径 |
| D2 | 105 mm | 球形座垫圈内径 |
| D3 | 130 mm | 球形座圈外径 |
| H | 33.1 mm | 高度 |
| C | 11 mm | 球形座圈高度 |
| R | 100 mm | 球形座圈半径 |
| s | 52 mm | 座圈球面的中心高度 |
| r1.2 min | 1 mm | 轴承垫圈的倒角尺寸 |
| m | 1.5 kg | 质量 |

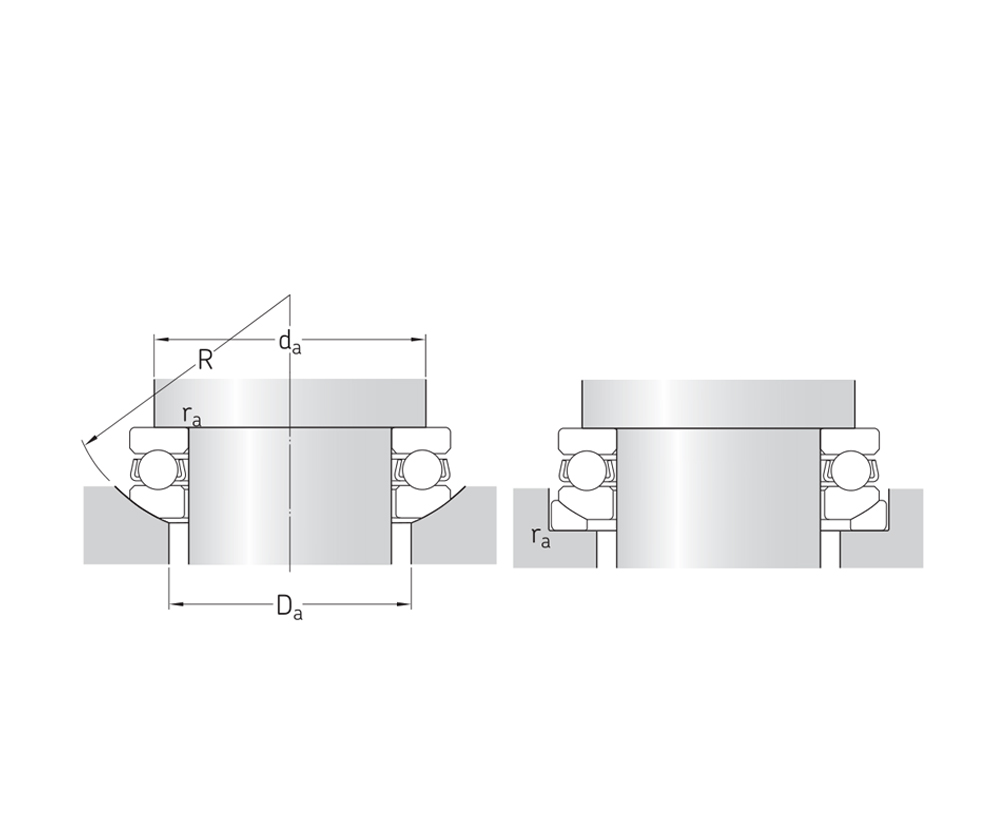

| 安装尺寸 | ||
| da min | 109 mm | 轴挡肩直径 |
| Da max | 105 mm | 轴承座挡肩尺寸 |
| ra max | 1 mm | 倒角半径 |
| 其他数据 | ||
| Ca | 98 kN | 基本额定载荷动态 |
| Coa | 276.4 kN | 基本额定载荷静态 |
| Pua | 9 kN | 疲劳载荷极限 |
| nB | 2010 r/min | 参考转速 |
| nG | 3015 r/min | 极限转速 |
| A | 0.39 | 最小载荷系数 |
