Technical Parameter
型号

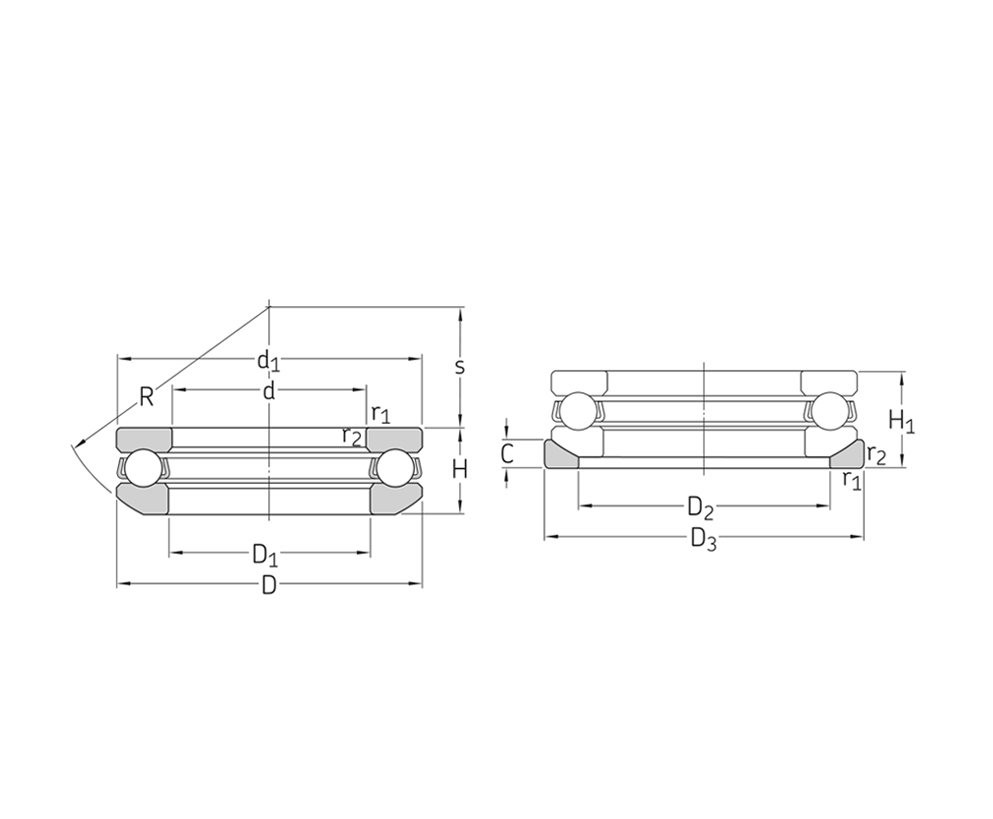

主要尺寸及数据
d 110 mm 内径
D 160 mm 外径
H1 45 mm 包含座垫圈的轴承高度
d1 ≈ 160 mm 轴圈外径
D1 ≈ 113 mm 座圈内径
D2 135 mm 球形座垫圈内径
D3 165 mm 球形座圈外径
H 40.2 mm 高度
C 14 mm 球形座圈高度
R 125 mm 球形座圈半径
s 65 mm 座圈球面的中心高度
r1.2 min 1.1 mm 轴承垫圈的倒角尺寸
m 2.9 kg 质量

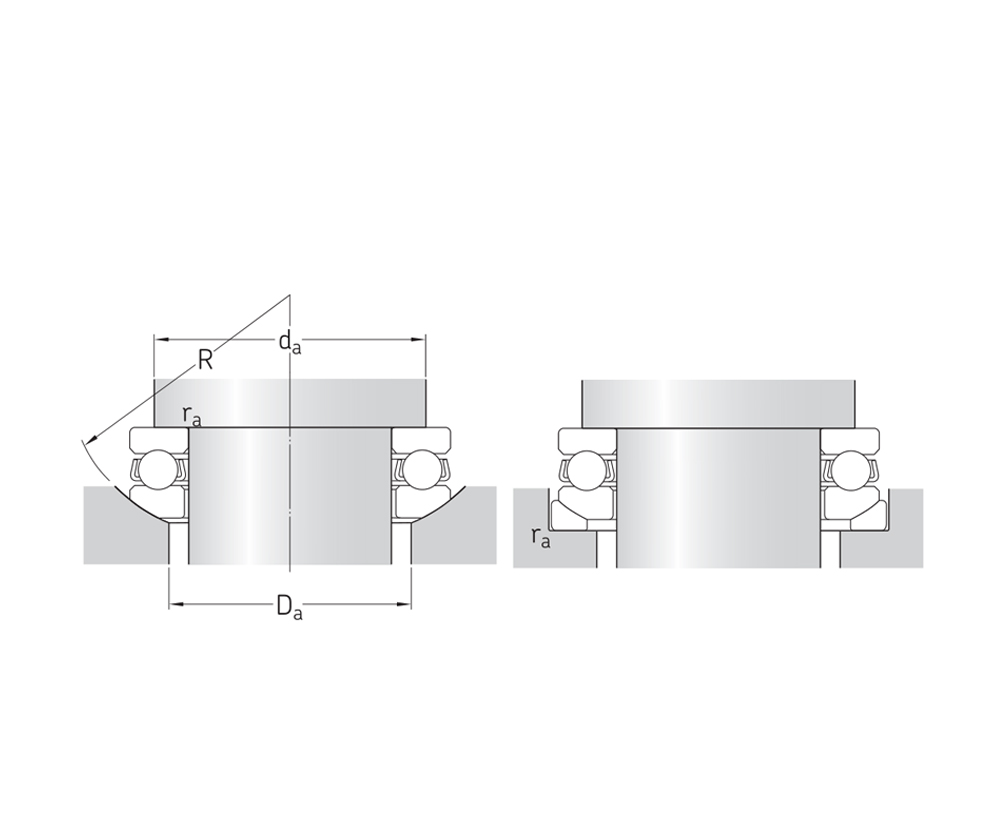

安装尺寸
da min 140 mm 轴挡肩直径
Da max 135 mm 轴承座挡肩尺寸
ra max 1 mm 倒角半径
其他数据
Ca 125.6 kN 基本额定载荷动态
Coa 366.8 kN 基本额定载荷静态
Pua 11.7 kN 疲劳载荷极限
nB 1708.5 r/min 参考转速
nG 2412 r/min 极限转速
A 0.79 最小载荷系数
