Technical Parameter
型号

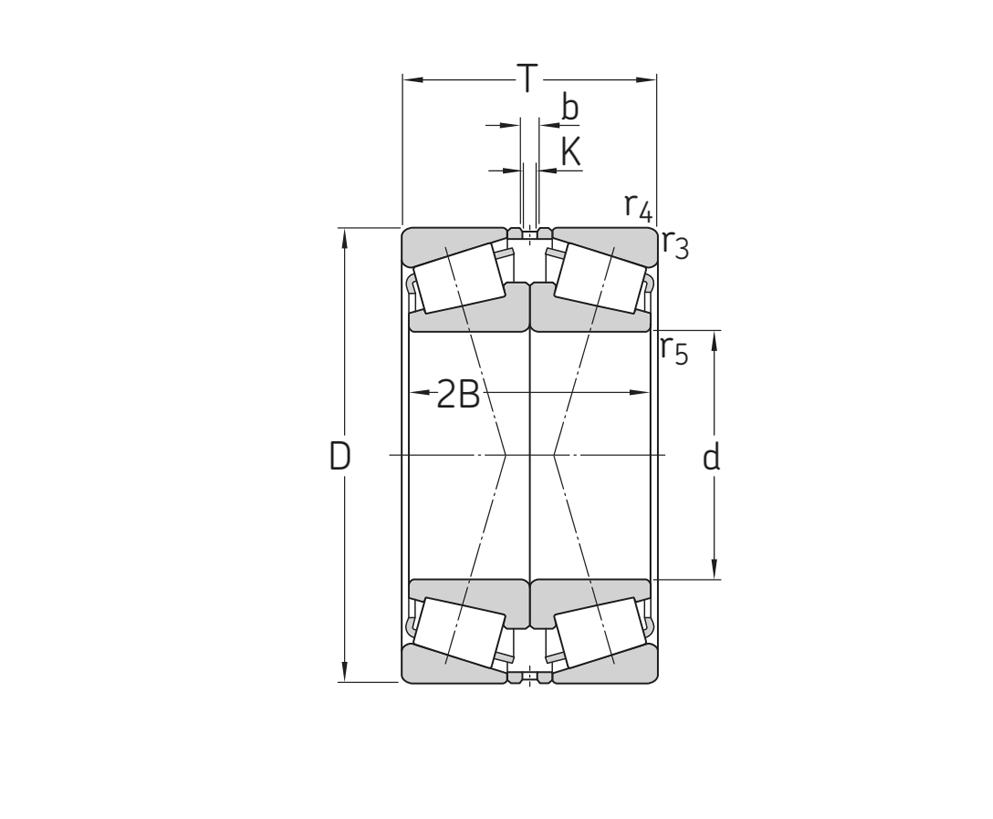

主要尺寸及数据
d 35 mm 内径
D 80 mm 外径
T 45.5 mm 总宽度
2B 42 mm 内圈宽度
b 5 mm 润滑槽宽度
K 3 mm 润滑孔直径
m 1.05 kg 质量

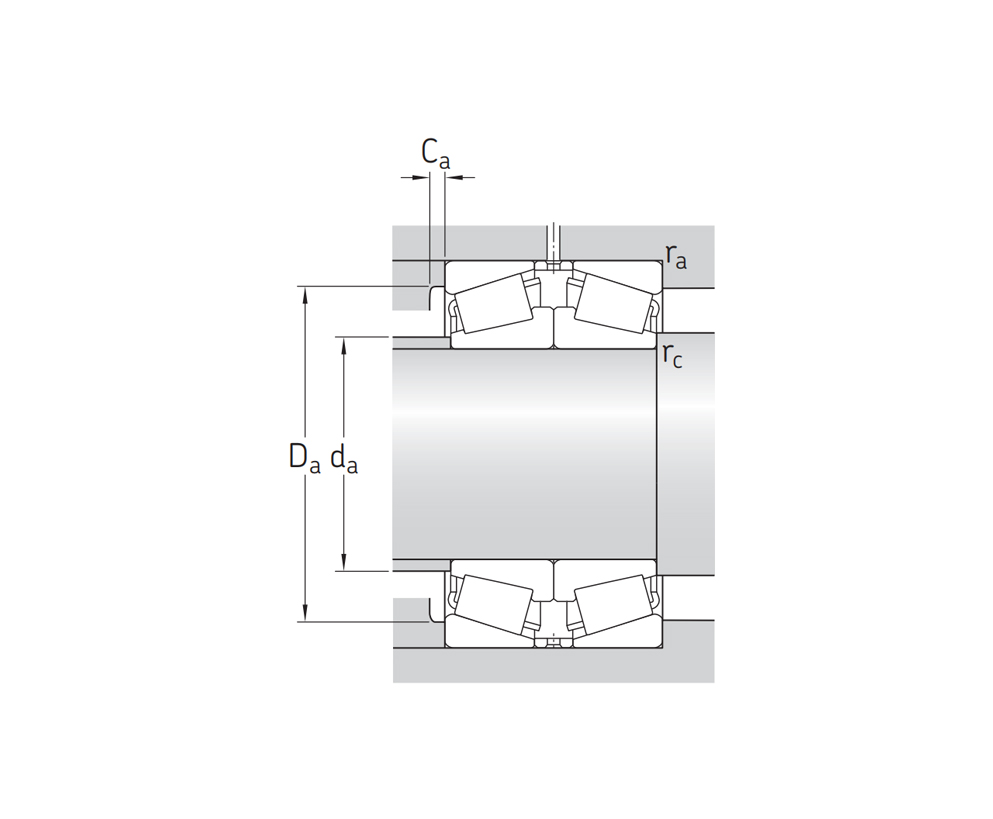

安装尺寸
r3,4 min 1.5 mm 倒角尺寸
r5min 0.6 mm 倒角尺寸
da max 46 mm 轴挡肩直径
Da min 70 mm 轴承座挡肩直径
Damax 72 mm 轴承座挡肩直径
Ca min 3 mm 大端面上轴承座内所需空间的最小宽度
ra max 1.5 mm 圆角半径
rc max 0.6 mm 圆角半径
其他数据
Cr 152 kN 基本额定动载荷
Cor 150 kN 基本额定静载荷
Pur 16.6 kN 疲劳载荷极限
nB 6000 r/min 参考转速
nG 9000 r/min 极限转速
e 0.31 计算系数
Y1 2.2 计算系数
Y2 3.3 计算系数
Y0 2.2 计算系数
