Technical Parameter
型号

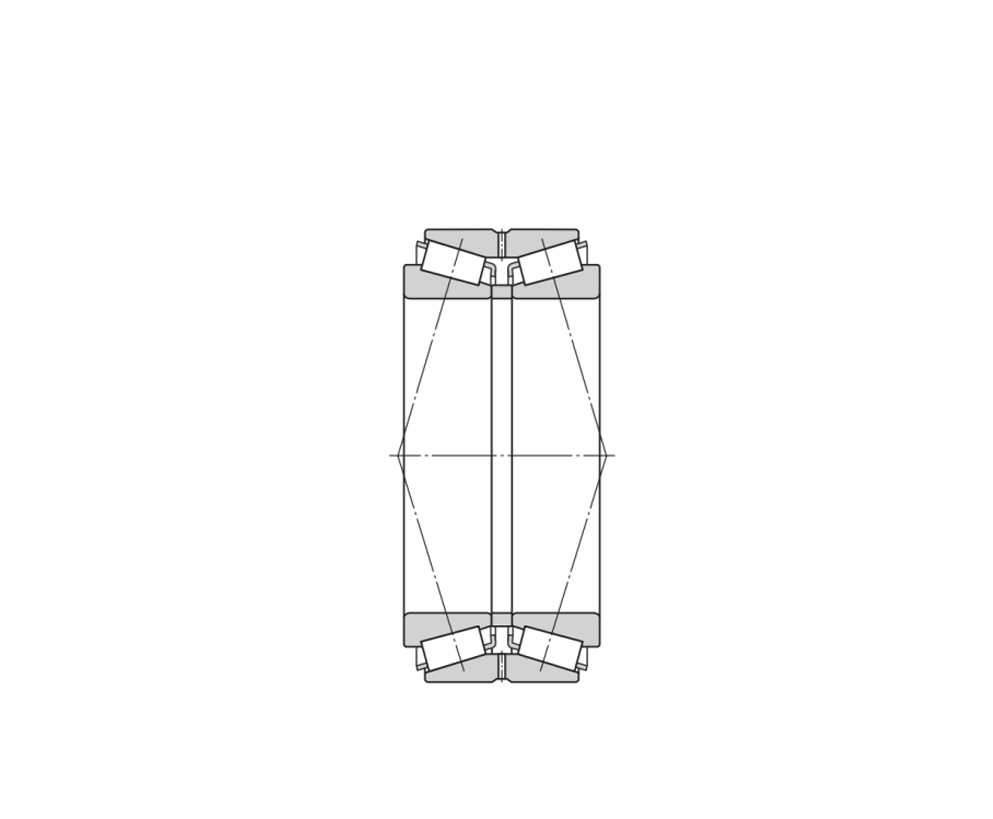

设计变型/特点

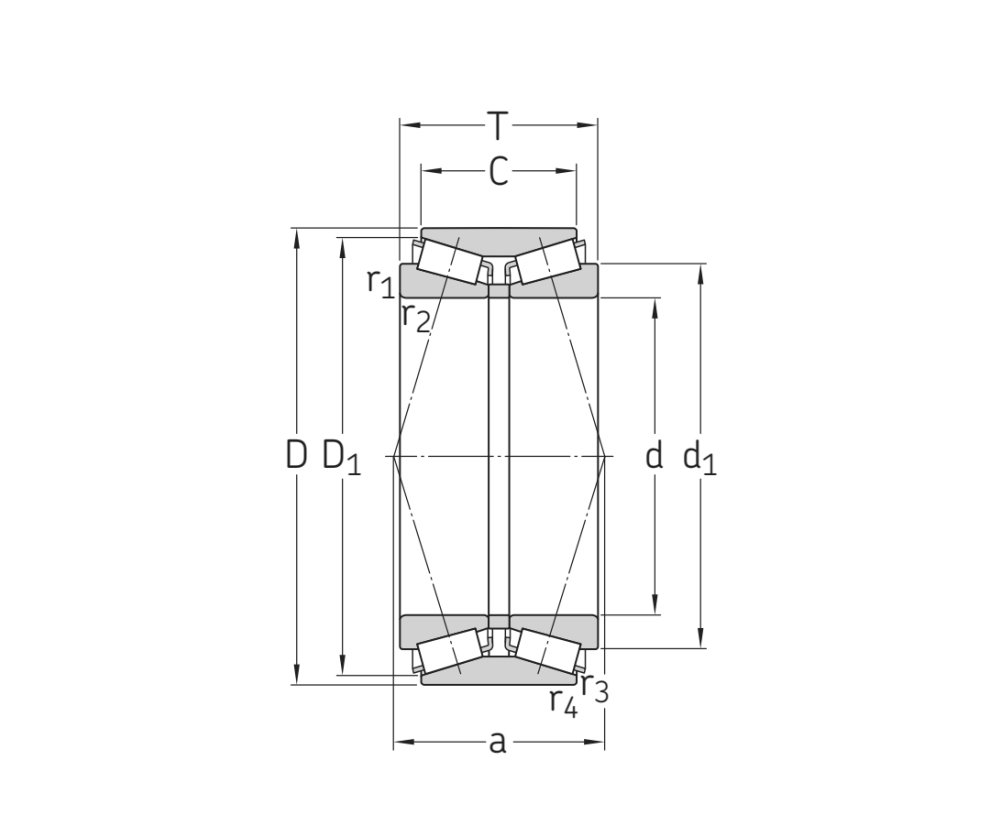

主要尺寸及数据
d 228.6 mm 内径
D 488.95 mm 外径
T 254 mm 总宽度
C 152.4 mm 外圈宽度
d1≈ 400 mm 内圈挡边直径
D1≈ 456 mm 挡肩直径
r1,2min 6.4 mm 内圈倒角尺寸
r3,4min 1.5 mm 外圈倒角尺寸
a 326 mm 侧面到压力点的距离
m 205 kg 质量
其他数据
Cr 3143 kN 基本额定动载荷
Cor 4500 kN 基本额定静载荷
Pur 390 kN 疲劳载荷极限
CF 780 kN 额定载荷径向
CFa 726 kN 额定载荷轴向
K 0.62 kN 额定载荷推力系数
e 0.94 计算系数
Y1 0.72 计算系数
Y2 1.07 计算系数
Y0 0.7 计算系数
