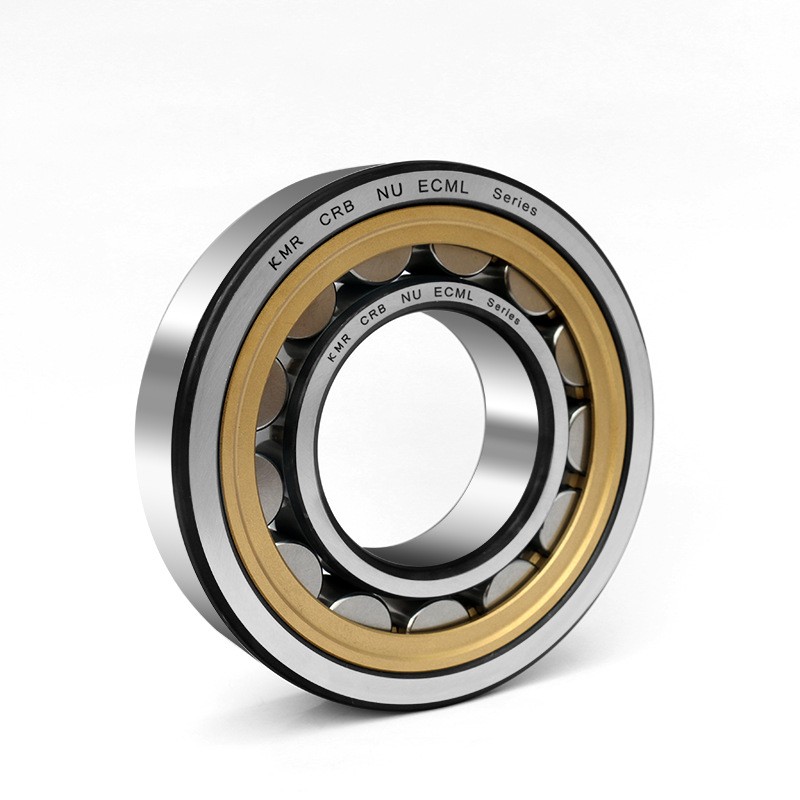

NU210ECM/C3VL0241
Technical Parameter
型号

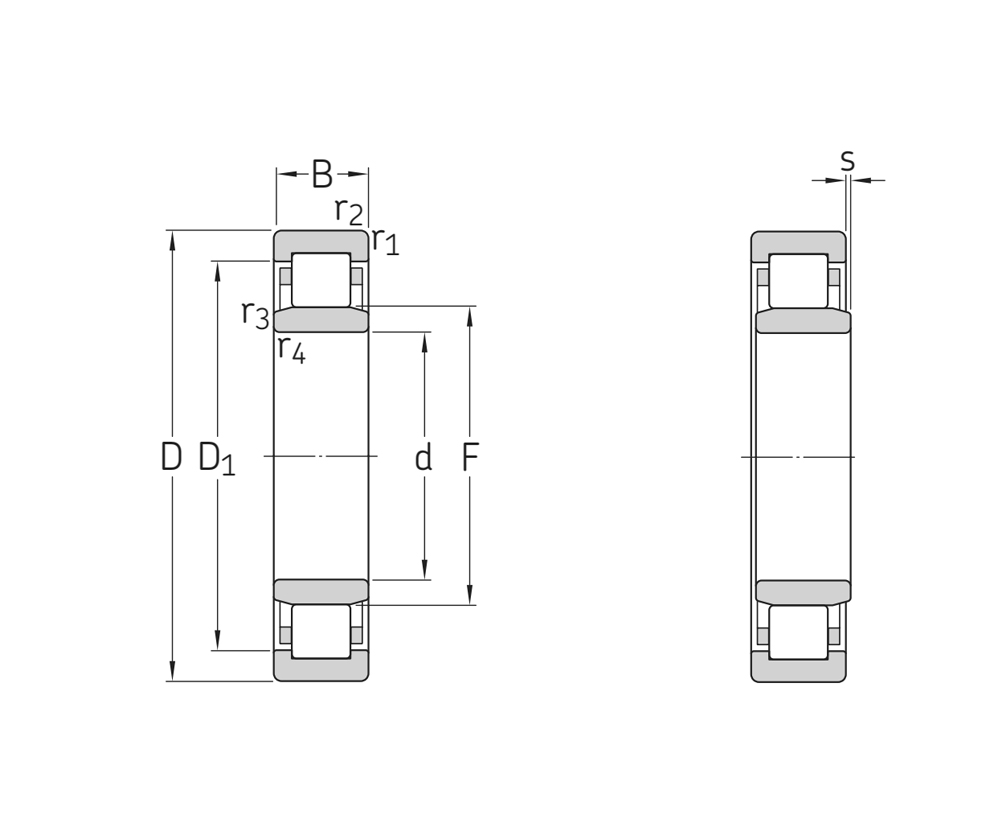

主要尺寸及数据
d 50 mm 内径
D 90 mm 外径
B 20 mm 宽度
d1≈ 78 外圈挡边直径
F 59.5 内圈滚道直径
r1,2min 1.1 倒角尺寸
r3,4min 1.1 倒角尺寸
smax 1.5 允许轴向位移
m 0.48 g 质量

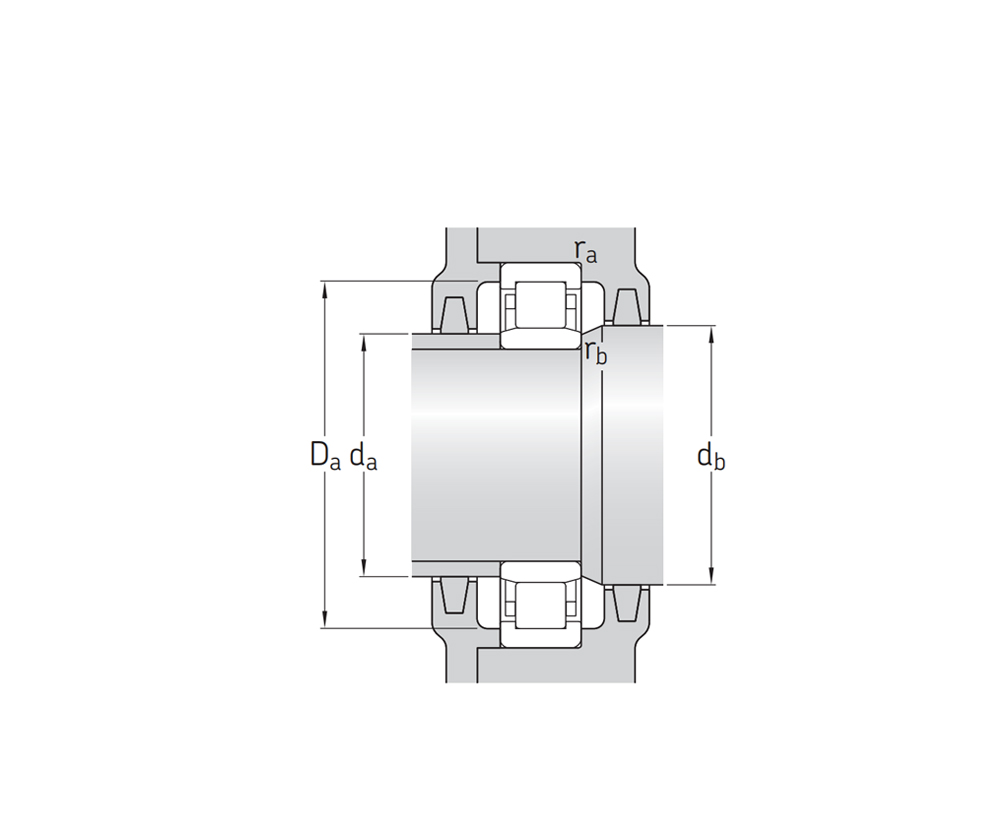

安装尺寸
damin 57 mm 隔套直径
damax 57 mm 隔套直径
dbmin 62 mm 轴挡肩直径
Damin 83 mm 轴承座挡肩直径
Damax 83 mm 轴承座挡肩直径
ramax 1 mm 圆角半径
rbmax 1 mm 圆角半径
其他数据
Cr 66.7 kN 基本额定动载荷
Cor 73.1 kN 基本额定静载荷
Pur 9.24 kN 疲劳载荷极限
nB 7700 r/min 参考转速
nG 9100 r/min 极限转速
kr 0.15 计算系数
