54307
双向推力球轴承可以承受两个方向的轴向力。522、523和524系列的双向推力球轴承为平座圈设计,使用时不能存在不对中或轴挠曲。542、543和544系列的双向推力球轴承为调心座圈设计,配合调心座垫圈一起使用,具有补偿不对中和轴挠曲特性。
Technical Parameter
型号
轴承 54307 轴承
座垫圈 U307 座垫圈

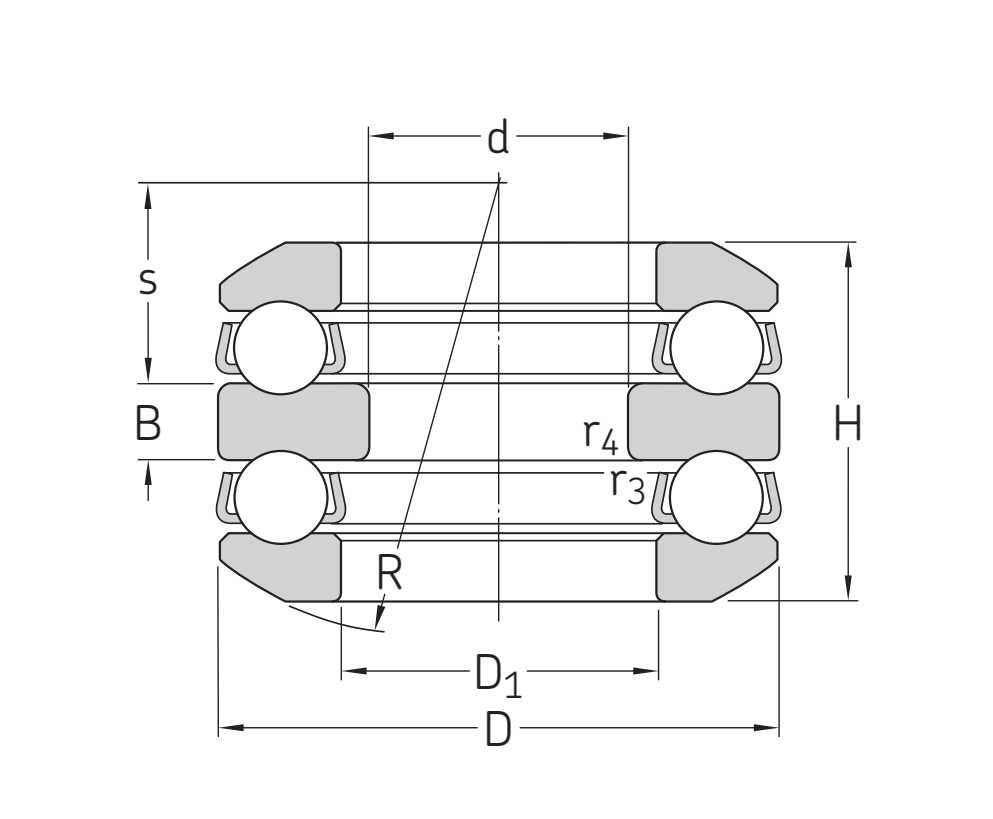

主要尺寸及数据
d 30 mm 孔径
D 68 mm 外径
H 52 mm 高度
D1≈ 35 mm 座圈内径
D2 52 mm 球形座垫圈内径
D3 1 mm 球星座圈外径
H1 0.3 mm 包含坐垫圈的轴承高度
B 0.85 mm 轴圈高度
R 37 mm 球形座圈半径
s 52 mm 座圈球面的中心高度
r1,2min 72 mm 座圈倒角尺寸
r3,4min 47.2 mm 轴圈倒角尺寸
m 10 kg 质量

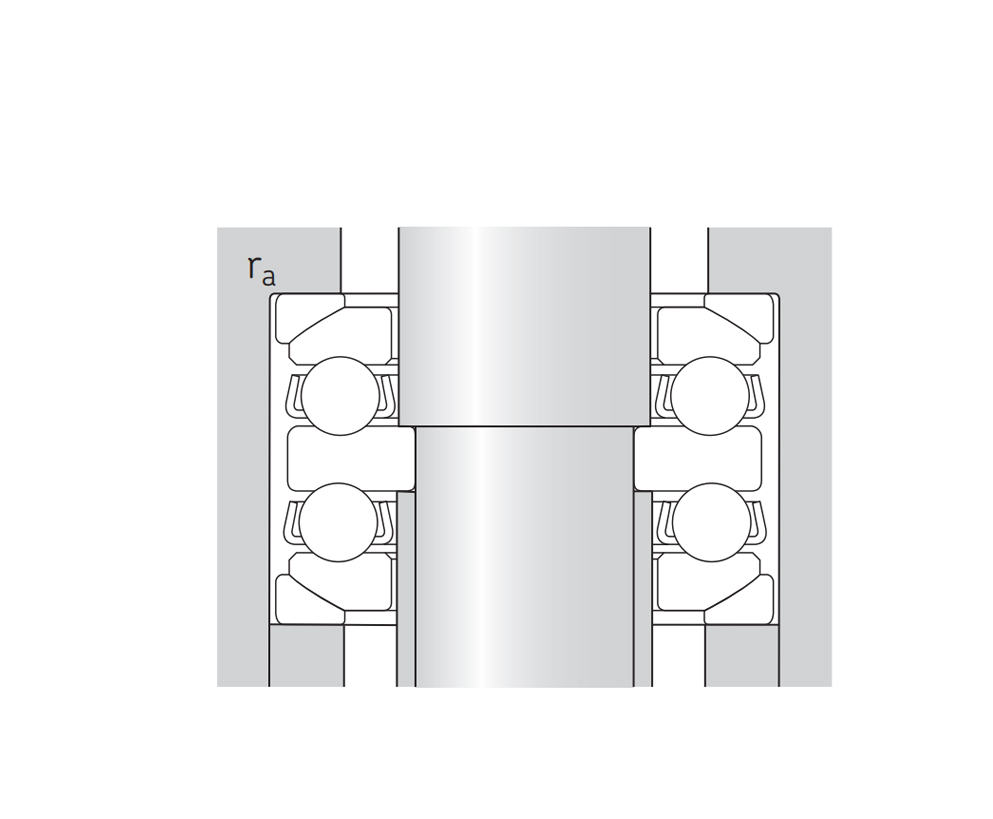

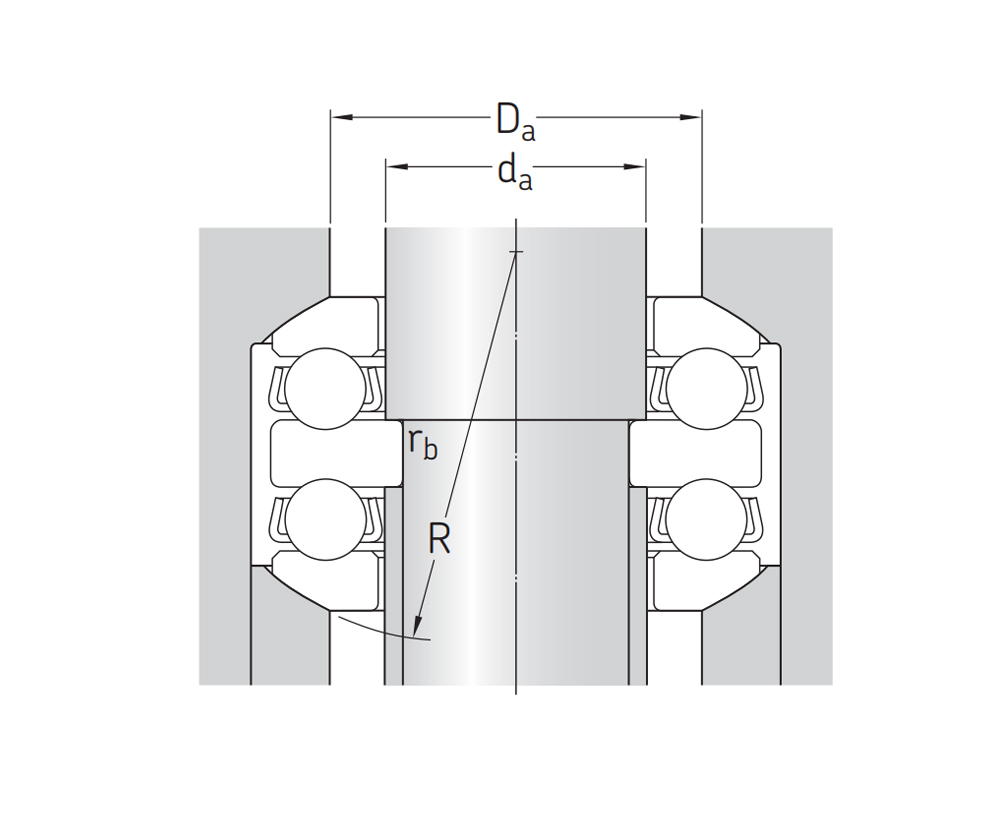

安装尺寸
da 56 mm 轴挡肩直径
Damax 21 mm 座挡肩直径
ramax 1 mm 轴倒角半径
rbmax 0.3 mm 座倒角半径
其他数据
Cr 49.65 kN 基本额定动载荷
Cor 96.98 kN 基本额定静载荷
Pur 3.57 kN 疲劳载荷极限
nB 2412 r/min 参考转速
nG 3417 r/min 极限转速
A 0.048 最小载荷系数
