NNF5006ADB-2LSV
Technical Parameter
型号

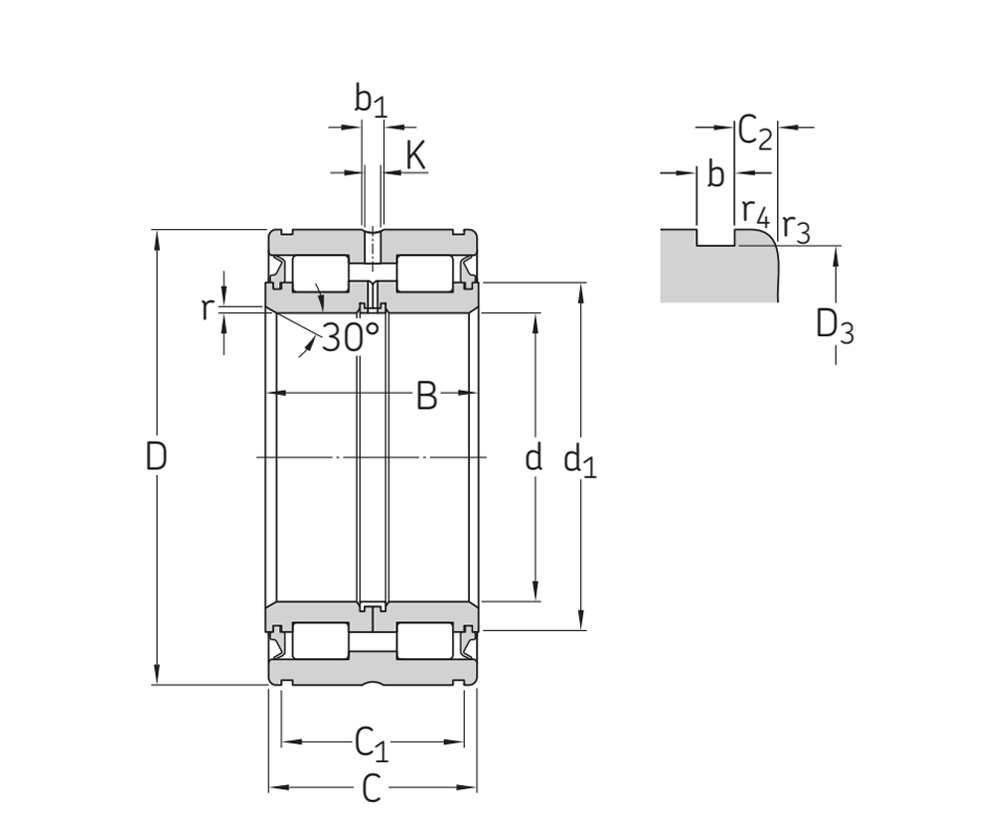

主要尺寸及数据
d 30 mm 内径
D 55 mm 外径
B 34 mm 宽度
C 33 mm 外圈宽度
d1 40.6 mm 挡肩直径
D3 53 mm 外圈止动槽的直径
C1 +0.2 28.2 mm 距离公差
C2 2.4 mm 外圈侧面到止动环槽(密封轴承)的距离
b 2.1 mm 外圈止动槽宽度
b1 7.5 mm 外圈润滑槽宽度
K 4.5 mm 润滑孔直径
r min 0.5 mm 倒角尺寸
r3,4 min 0.3 mm 倒角尺寸
m 0.37 kg 质量

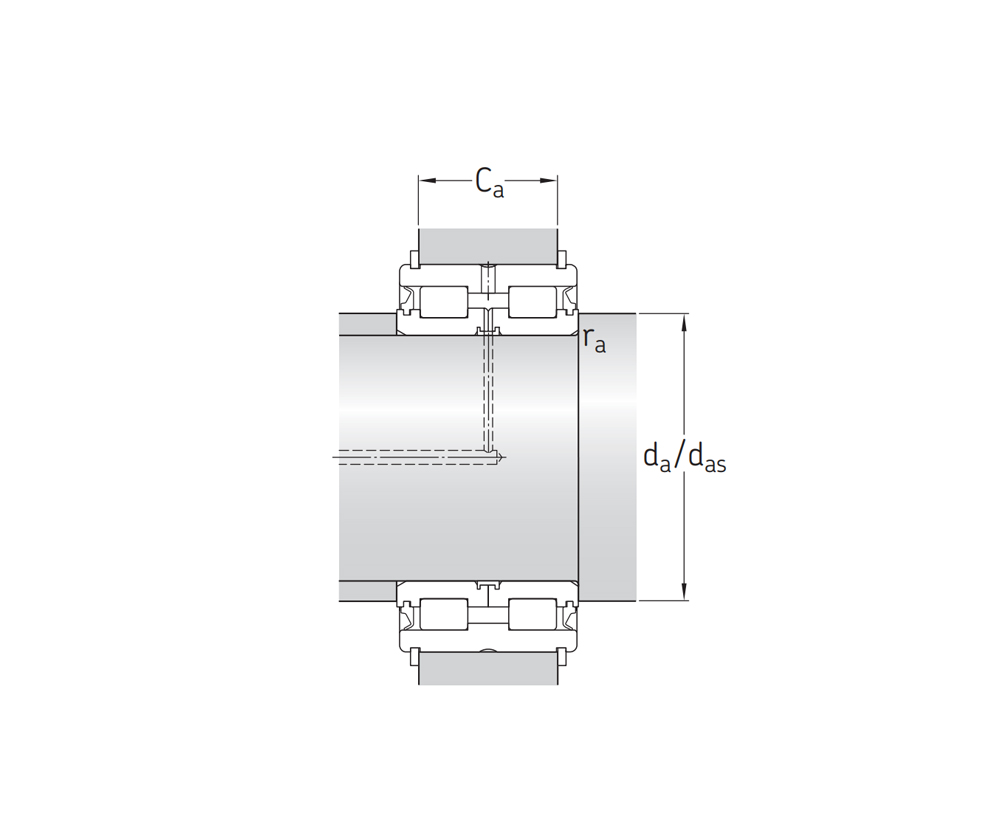

安装尺寸
da min 34 mm 轴挡肩直径
das 38.7 mm 轴挡肩直径
Ca1 -0.2 25 mm 挡肩公差
Ca2 -0.2 24 mm 挡肩公差
ra max 0.3 mm 倒角半径
其他数据
Cr 57.2 kN 基本额定动载荷
Cor 75 kN 基本额定静载荷
Pur 7.8 kN 疲劳载荷极限
nG 2600 r/min 极限转速
kr 0.4 计算系数
